雷电计数器
■产品用途
该产品用于防雷产品的雷电计数,准确记录雷击次数。
■产品特点
● 35mm导轨式安装。
● 高准确率计数。
● 接线简易,安装方便,实用性强。
■技术参数
名称 | 型号 | 规格 | 启动电流 (kA) | 额定工作电压 Un(VAC) | 计数范围 | 工作温度 (℃) | 外形尺寸(mm) |
雷电计数器 | LWS-M/JS | — | 1 | 220 | 0~99 | -40~+85 | 90×36×66 |
■安装说明
● 安装前必须切断电源,严禁带电操作。
● 采用35mm导轨式安装。

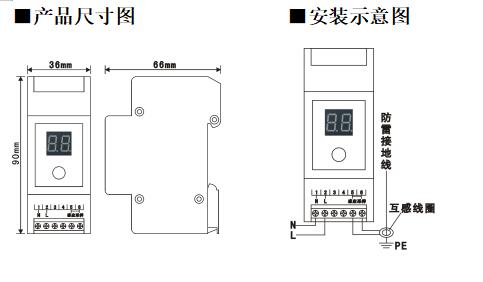

● 安装时请根据安装示意图所示连接,其中N(1)为零线,L(2)为相线,PE为地线,感应采样(5,6脚)接互感线圈的两引出线(可任意连接),地线穿过传感线圈后接入地网,切勿错接。
● 睡眠状态下按计数器的“读数”按钮,窗口即显示雷击次数。20秒不操作,计数器即自动进入睡眠状态;
● 雷电计数器的计数范围为0~99,其计数最小动作电流为1kA。
● 非专业人员请勿拆卸。
